10x85mm GPV 1500VDC Fuse Link

Artificia severissimarum systematum photovoltaicarum tolerare, 10X85mm solaris series fusae photovoltaicae (PV)10x85mm GPV 1500VDC Fuse Linkstat quasi testamentum mollitia. Hae fuses amplos cycli tentantes et gloriantes certificationes TUV et CE subierunt, testificantes eorum fidem et obsequia industriae signa.

Mitte Inquisitionem

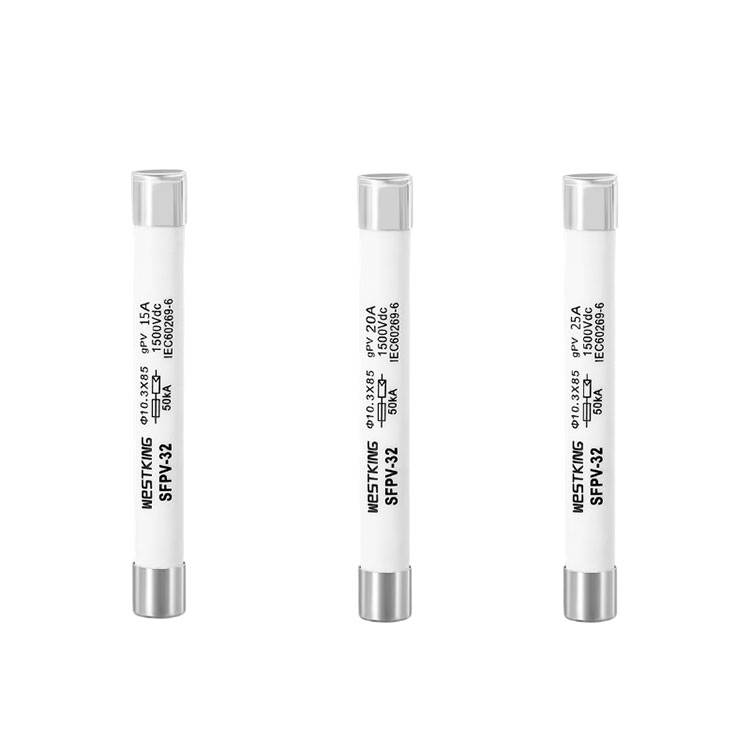

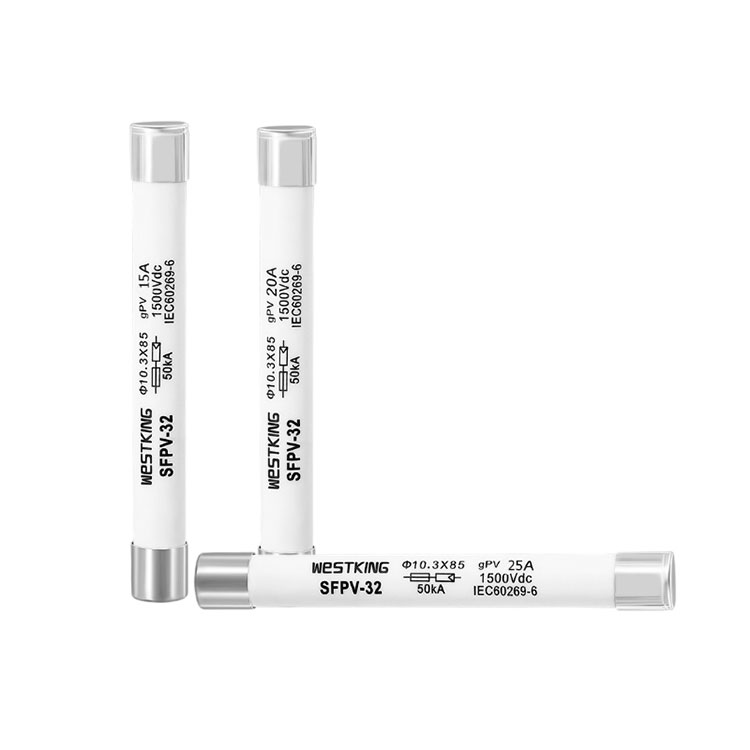

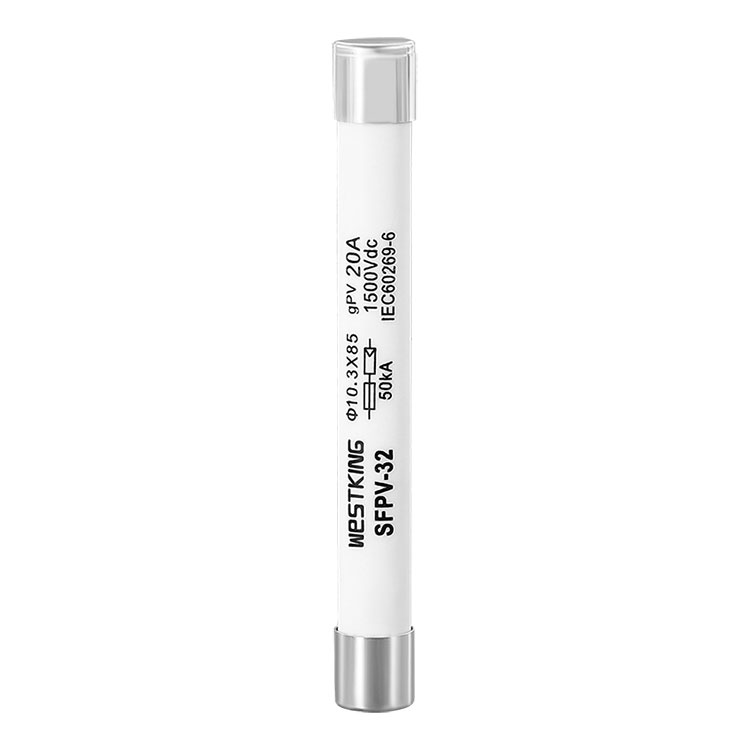

depictio producti

Series fusae fusae series solaris 10X85mm Westkingi designate designatum est ad duras temperaturas et cursus cyclos systematis photovoltaici sustinendos. Hae fuses tentationes cycli strictioris subierunt et certificationem TUV et CE consecuti sunt. Pilae metallicae ad utrumque finem tractantur cum lamina argentea, et partes ceramicae fiunt ex aluminis ceramicis altis, ad resistentiam altos intentionis et arcuum altorum procurando. Hae ambages 1500VDC aestimatae ordinantur ad capacitatem minimam minimam fractionis in 1.35 temporibus currentis aestimationis humili, permittens pro tuto ambitu interruptionem sub condicione humilitatis typicae currentis.

10x85mm GPV 1500VDC Fuse LinkTechnical data

• Ratum voltage:	1500Vdc vel 1200Vdc
• Rated excursus:	2A...25A
• Utendo genus:	gPV
• fractionis Rated facultatem:	50 kA
• Minimum interrumpere rating:	1,35·In
• Non cumulati current:	1,13·In
• at caliditas:	-40°C ... 90°C
•Operating Temperature :	-40°C ... 85°C

Signa

IEC/EN 60269-1 Fuse links – general requirements

IEC/EN 60269-6 Fuse nexus cum systematibus photovoltaicis solaris

UL248-19

RoHS Compliant

10x85mm GPV 1500VDC Fuse LinkKey features / COMMODUM

Restat current lae

Altus et humilis temperatus tolerat ambitus

Oritur tortor, tempor vitae

Certa effectus etiam in extremis temperaturis

10x85mm GPV 1500VDC Fuse LinkAPPLICATIONS

In-linea praesidia PV modulorum Compatible cum inverters et altilium crimen moderatoris

Apta compositionis arca applicationes

Ad omnes systemata photovoltaic applicabilis

Praesidium praebet ad filum / ordinata campester of systemata PV

10x85mm GPV 1500VDC Fuse LinkTestimonia

is09001 iatf16949

TUV CE

Origin

China

CARACTERES

Ratum Current	I2t(A2s)		Power lossw） 1.0 In	Net pondus
Ratum Current	Exustio	defensionem	Power lossw） 1.0 In	Net pondus
2A	3.5	12	1.5	19g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

t-I characteres

Dimensiones (mm)

Compatible FUSE bases

temperatus disciplinam coefficiens chart

Descriptio:

1. Fuse plerumque intra temperaturas -5°C ad 40°C fines operatur, nulla addita correctione requiritur.

2. Condiciones usus licitae sunt -40°C ad 85°C.

3. Intra condiciones licitae consuetudinis, ad hanc tabulam refer.

Core fusae Westkingi photovoltaicae componentis, elementum fuse, independenter a societate designatum et evolvitur, ac per altum praecise formam prementem producit. Fuse plures vias angustas habet, quae subtilitatem fusorum in tuto collocant. Hoc differt a pluribus officinis quae utuntur laser sectione technologiae. Principium sectionis laseris est fusum in calidis temperaturis dissolvere, quod fuse semel ab calidis temperaturis laedi facit, eiusque vitam servitio minuit. Possunt etiam esse phaenomena liquescens prae-liquatio et abnormes. Occidens semper saluti et fidelitati sicut nucleus inhaeret, et altae rerum qualitates efficit, ut maiore navitas conversionis incrementa sinat.
