10x38mm 1000VDC PV Fuse Holder
Westking's novissimam innovationem introducendam: omnia comprehendens fuse possessor seriemformandam pro tutela systema photovoltaic. Machinatum ad amussim, 10X38mm series fusae photovoltaicae possessoris propositum fabricatum est ad systemata photovoltaica conservandam. Iactantia modularis consilium, hi fuse detentores salutem et amicitiam usoris prioritizant, strictiores IEC et UL signa occurrentes dum aestimationem tutelae IP20 praebent. Quae separant, est eorum munus intuitive subrogandi, ut mitem sonum exigat ad sustentationem sine labore.
Mitte Inquisitionem
depictio producti
Westking movet porttitor ac mattis fuse possessorproducta. 10X38mm series fuse photovoltaicae possessoris specialiter ad systematum photovoltaicarum tutelam destinatur. Facere modulari consilium, hi fuse detentores tutos ac faciles sunt uti, signis IEC et UL obtemperare, praesidium IP20 rating offerunt, ac munus substitutionis fuse includunt (tantum sonum levem requirunt). Series fuse possessoris 10X38mm praesto est cum vel sine indicatorum confractionis visualis, et in uno polo consilio eligi potest. Ex lenta et durabili materia thermoplastica facta, series productorum Westking stabilitatem et diuturnitatem praestat.
Praecipua commendatio: Usus Westkingi 10X38mm PV fuse detentores una cum suis fusis respondentibus ut tutelam comprehensivam praebeant pro systemate photovoltaico tuo.
Technical data
| • Ratum voltage: | 1000Vdc or 1100Vdc |
| • Rated excursus: | 32A |
| Gradus • praesidium: | IP20 |
| • Product Size: | 10x38mm gPV fuses link |
| • fractionis Rated facultatem: | 33kA |
| • at caliditas: | -40°C ... 90°C |
| •Operating Temperature : | -40°C ... 85°C |
| •Potestas dissipationis fuse possessor: | 0.37W |
| • Rated velit voltage: | 6kV |
Signa
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Fuse detentores
UL4248-19 Photovoltaic fuse detentores
UL486E Wiring terminales
CSA C22.2 Nº 4248-1 Fuse possessor ecclesiarum
CSA 22.2 Nº 65 Wire connectors
Key features / COMMODUM
Spatium salutaris pacti consilium
Modular construction for flexibilitate
TH35 DIN rail institutionem ad facilem integrationem
IP20 gradu tutelae
Digitus tutum consilium
Commodum fuse accessum
Lockable sine additional accessiones
Sealable in utroque clausa et aperta positiones
Libitum visualium fuse indicator
Factum ex PBT materia plastica
Incorporat materias flammiferas retardat cum indice flammabilium filum-filum usque ad 960
APPLICATIONS
Applicationes photovoltaicae usque ad 1100VDC
Praesidium apud PV filum / ordinata gradu
Applicationes invertere
Operatio Combiner arca
Testimonia
is09001 iatf16949
TUV CE
Origin
China
CARACTERES
| type | ducitur indicator | Net ponderare | stipare |

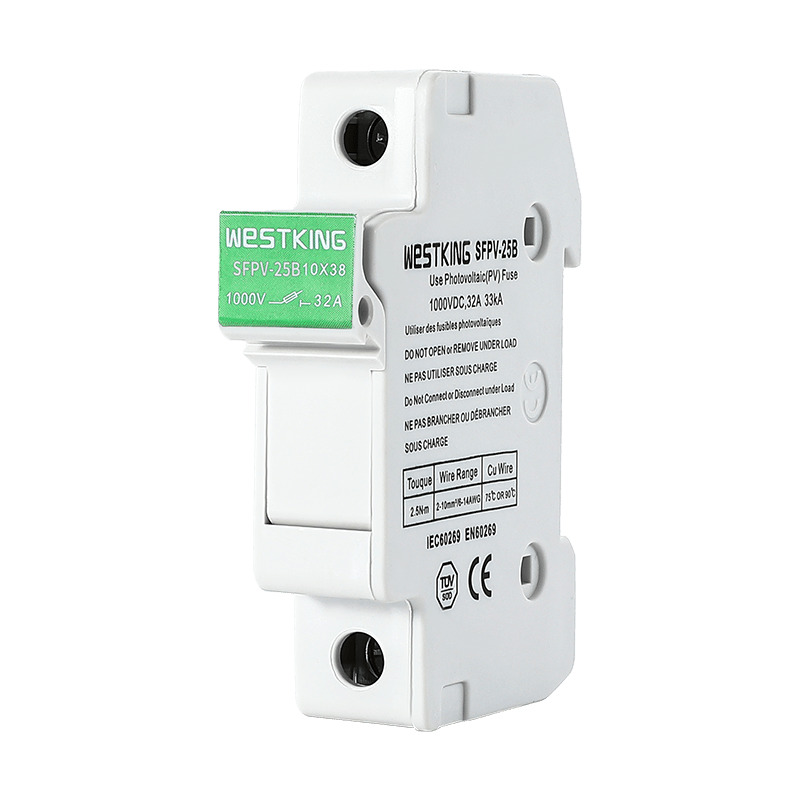

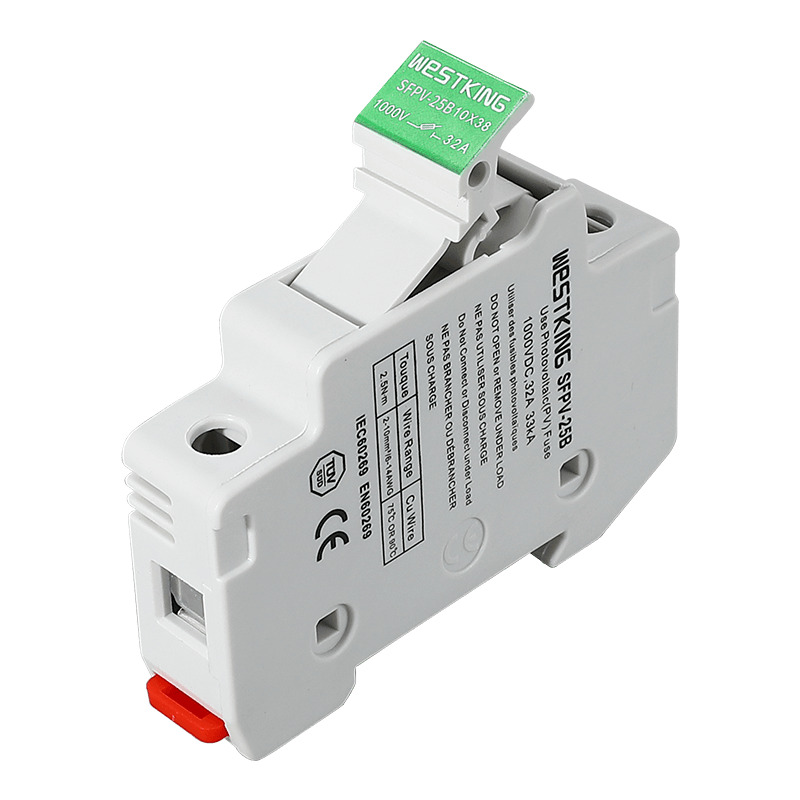

| SFPV-25B-1P | NO | 60g | 12pcs/arca |
| SFPV-25B-2P | NO | 121g | 6pcs/arca |
| SFPV-25B-3P | NO | 182g | 4pcs/arca |
| SFPV-25B-4P | NO | 243g | 3pcs/arca |

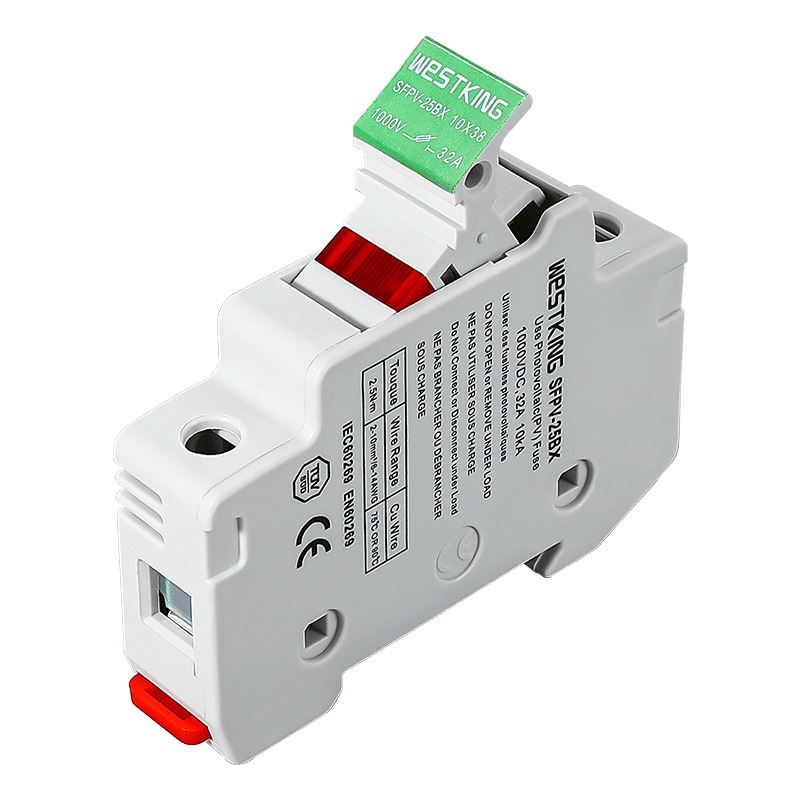

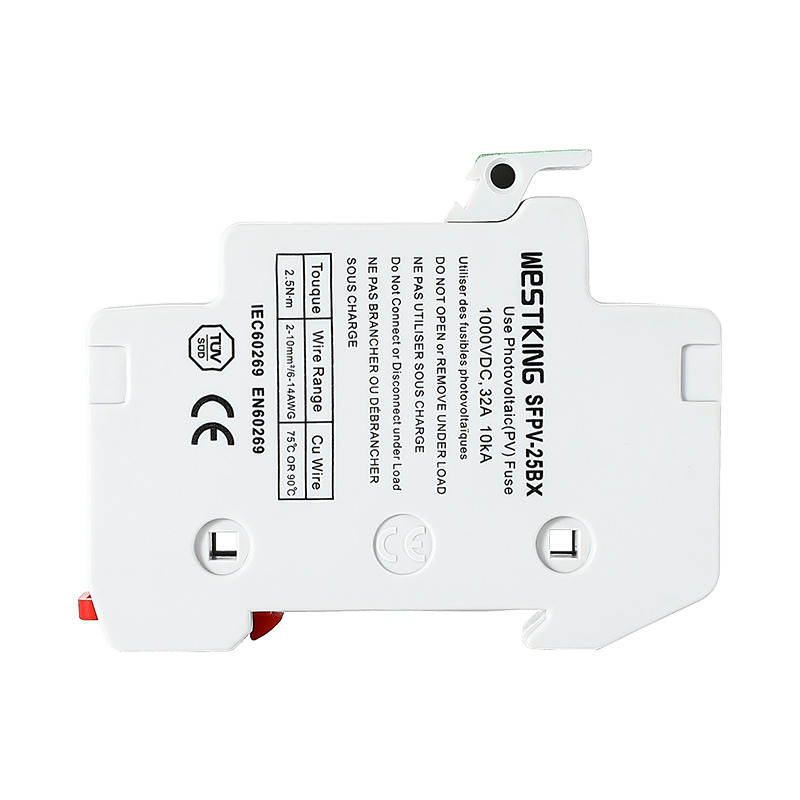

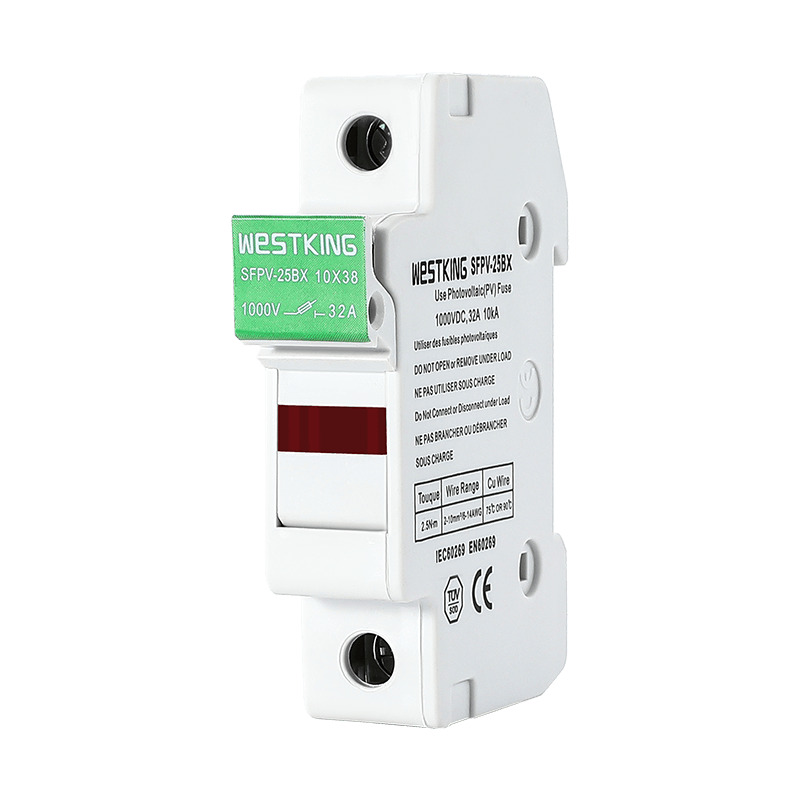

| SFPV-25BX-1P | ETIAM' | 62g | 12pcs/arca |
| SFPV-25BX-2P | ETIAM' | 125g | 6pcs/arca |
| SFPV-25BX-3P | ETIAM' | 187g | 4pcs/arca |
| SFPV-25BX-4P | ETIAM' | 249g | 3pcs/arca |
Dimensiones (mm)
Compatible FUSE bases
WESTKING 10X38mm PV fuse possessor excessit 30 decies centena millia unitates in applicationibus generationis photovoltaicae in Sinis. Cum fusae photovoltaicae foris in asperis ambitibus cum notabili temperaturae differentiis typice usi sunt, stricte requiruntur ad materialia delectu fusorum photovoltaicorum. In scaena investigationis et evolutionis, WESTKING Nova Energy Technologia Co., Ltd. egit condiciones probatas et validationes amplas simulatas operantes. Referens condiciones operativas in foro et factores environmental considerans, WESTKING tandem creavit possessor photovoltaicum qui duras condiciones probati ambitus sustinere potest. Hoc egregium verbum oris in foro Sinensi consecutum est, cum aestimationes altas ab utentibus nostris productas in multis technicis transmutationis exemplaribus inceptis propositis.
Infra tabula coëfficientium environmental descripturarum pro 10X38mm PV circumscriptionum applicationis fuse possessor, cum institutione et instructionibus wiring. Diligenter illud lege quaeso, ut crucialus ad rectam usum fusorum photovoltaicarum et vitia reducere possit, dum vitae fuse possessor servitium extendit.
De wiring
Maximus torques constringebatur: 2Nm
Ad filum rigidum vel multistrandum cum magnitudine 1-16mm² (16-6AWG), WESTKING suadeo utendo maximo 2x6mm² PZ2 vel 5.5x1mm cochleae planae rectoribus (cum diametro maximo 6mm).
WESTKING 10X38mm pv fuse holder
Dering mensam coefficiens
| Ambientium, temperatus | -40° to 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
| Rating reductionem factor (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
| Umor | 95% | 90% | 80% | L% | - | - | - | - |
| Rating reductionem factor (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
| Polorum numerus (side by side) | Deranting factor of current (lth) |
| 1p-3p | 1 |
| Maior quam vel aequalis 4P* | 0.9 |
