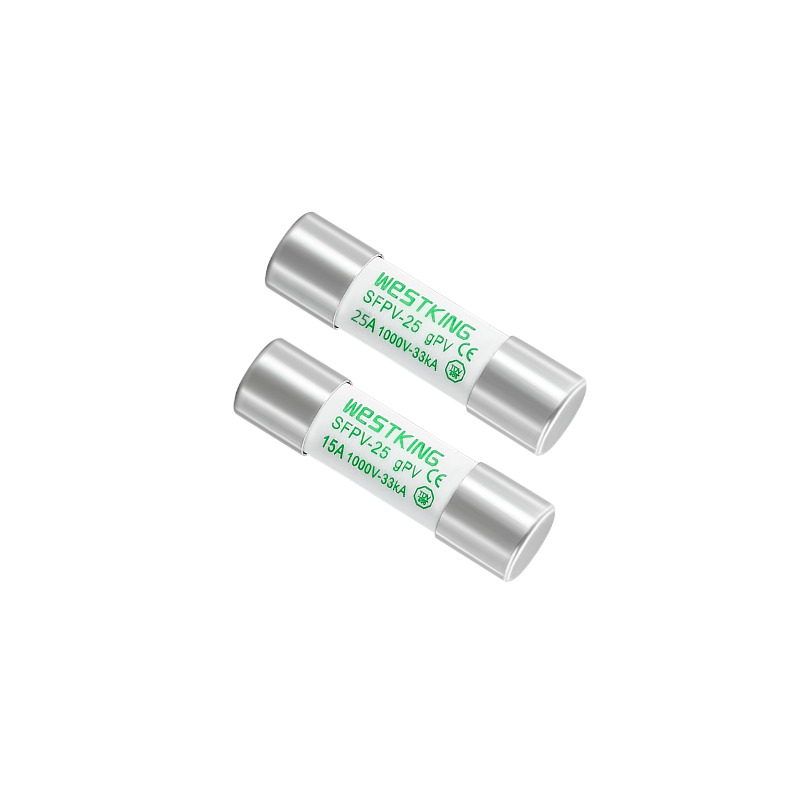

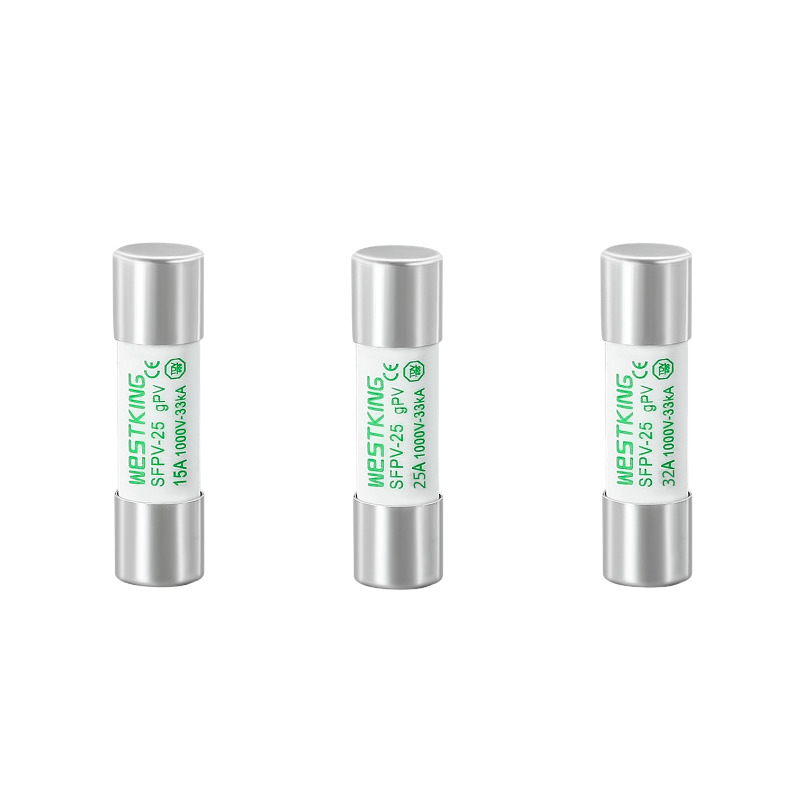

1000Vdc 10x38mm GPV PV Fuse Link

Enucleata specie ad systemata photovoltaica tuenda, exemplar SFPV-25 . Westkingi1000Vdc 10x38mm GPV PV Fuse Linkseries fuse PV ordinatur ad salutem applicationum photovoltaicarum. Constructione provecta praestantem repugnantiam praebet temperamento et cyclo currenti, conferens ad vitae spatium systematis extensum. Cum rating 1000VDC, Exemplar SFPV-25 iactet humilem minimum fractionem capacitatis 1.35 temporum fuse aestimationis pretii. Hoc dat tutum ambitum interruptionem etiam sub culpa typica humilis hodiernae condiciones quae a PV generatae sunt. Protege PV systema tuum extemporalitatis vel euismod ligatae ab inopinatis culpis humus et lineis culpis cum linea tutelae Westkingi fusae.

1000Vdc 10x38mm GPV PV Fuse LinkTechnical data

• Si temperatus ambiens 25°C excelsior est, placere ad Westkingi fusae temperaturae correctionem chart coefficientis et manuali usoris referre.

1000Vdc 10x38mm GPV PV Fuse LinkSigna

IEC/EN 60269-1 Fuse links – general requirements

IEC/EN 60269-6 Fuse nexus cum systematibus photovoltaicis solaris

UL248-19

RoHS Compliant

1000Vdc 10x38mm GPV PV Fuse LinkKey features / COMMODUM

Eximie humilis culpa vena interpellandi facultatem

Robustum constructione ad diuturnitatem systematis rest

Contra molles cycling temperatus

Certa perficientur certissima per extremam temperiem

1000Vdc 10x38mm GPV PV Fuse LinkAPPLICATIONS

Tutela PV modulorum in-linea

Apta compositionis arca applicationes

Ad omnes systemata photovoltaic applicabilis

Praesidium praebet ad filum / ordinata campester of systemata PV

Compatible cum inverters et altilium crimen moderatoris

Testimonia

TUV CE

is09001 iatf16949

Origin

China

t-I characteres

Dimensiones (mm)

Compatible FUSE bases

temperatus disciplinam coefficiens chart

Descriptio:

1. Fuse plerumque intra temperaturas -5°C ad 40°C fines operatur, nulla addita correctione requiritur.

2. Condiciones usus licitae sunt -40°C ad 85°C.

3. Intra condiciones licitae consuetudinis, ad hanc tabulam refer.

user manual

Hoc manuale destinatum est ad nexum fuse gPV 1000Vdc 10x38mm et possessoris fuse, quae ad fines generationis tutelae virtutis photovoltaicae solaris destinatur.

1.Working Conditions

1.1 Ambient Aeris Temperature

Normalis consuetudinis conditionibus: Ambiens temperies aeris 40°C non excedit; mediocris temperatura ambientium aeris super 24 horas non excedit 35°C, minore valore mediocris intra annum mensurato; temperatus minimus ambientium aeris non minus est quam -5°C. Condiciones usus licitae: -40°C ad 85°C.

1.2 Altitudo

Normalis usus condiciones: Installatio altitudo 2000m non excedit. Condiciones usus licitae: 2000m ad 4500m. Altitude parametri correctio: Altitudo superior principaliter ducit ad degradationem velit, condiciones dissipationis pauperes caloris, et mutationes in aere pressionis.

a) Pro singulis 100 metris in altitudine crescentibus, temperatura fuse oritur augetur per 0.1k-0.5k.

b) Pro singulis 100 metris in altitudine crescentibus, temperatura ambiens mediocris decrescit circiter 0.5k.

c) Fere fuse utitur in ambitu patenti ictum altitudinis in currenti aestimationis ignorare potest et condiciones adhuc normas eligere.

d) Fusae in ambitu inclusarum adhibitae, si ambientium aeris temperies vel interna temperatura in altitudine non signanter decrescit, et adhuc super 40°C attingere potest, minuere oportet currentem aestimatum. Pro singulis 1000 metris in altitudine augentur, vena aestimata per 2% - 5% minuit.

1.3 atmosphaericas

Conditiones consuetae normales: Aer mundus est, cum humiditate relativa non plus quam 50% ad 40°C temperiem aeris ambientis; humiditas superior relativa conceditur in temperaturis inferioribus; his conditionibus, moderata condensatio interdum fieri potest propter mutationes temperaturas. Conditiones normales usus: Condensatio nulla significant, cum humiditate relativa usque ad 95%.

2.Installation Conditions

Fuse institui debent vel perpendiculariter vel perpendiculariter, institutione specifica secundum rerum condicionem pendentes. Electrical alvi deiectio non minus quam 8mm esse debet, et distantia reptilia non minus quam 10mm esse debent. Categoria institutionis PV Fuse est Classis III. Condiciones institutionis sunt hae:

a) In loco nullo significante tremore et concussione.

b) In medio sine explosione discriminum, nullos vapores vel pulverem continentes, qui metalla exedunt vel velit (inclusa pulvere conductivo).

c) In loco sine pluvia vel nivis intrusione.

3.Installation Ratio:

a) TH35 vexillum institutionem rail;

b) Screw specificatio: M5;

c) Aureus institutionem commendatur: 2.0 N·m;

d) Torque tolerantia: ± 3%.

4.Packaging et PRAECLUSIO

Packaging: PV Fuses ab WESTKING in charta conrugata interiores cistas et cistas exteriores veniunt, cum pittacia ad pluviam salutem, resistentiam humoris, et fragilitatem.

Repono: Temperature: -40°C ad 40°C; Humiditas relativa non excedit 70% ad 40°C, 80% ad 30°C, et 90% infra 20°C; humoris probatio, vitare contactum liquidae aquae et deformationis propter humoris effusionem; fireproof.

5.Use et sustentationem

PV Fusae a curatoribus professionalibus regulariter purgari et conservari debent, statum claviculorum inspectis ut tutum usum conservent. Cum nexus PV Fuse tabescit, suadetur ut eam reponat cum PV Fuse ab WESTKING. Cum fuse elementum reponat, pulverem et alios contaminantes e possessore PV Fuse removens

Diligenter hoc manuale lege quaeso, ut te adiuvet ad fusis rite utendum. WESTKING Nova Energy Technologia Co., Ltd. non solum altas qualitates fustibus nostris clientibus praebet, sed etiam officia technicae comprehensiva praebet ut usoribus in solvendis electricae salutis exitibus adiuventur. Cum prima societas in Sinis ad investigationes et fabricandas DC fuses pervenerit, WESTKING commendata manet ad fructus fusos superiores comparandos ad novum campum electricum energiae.
