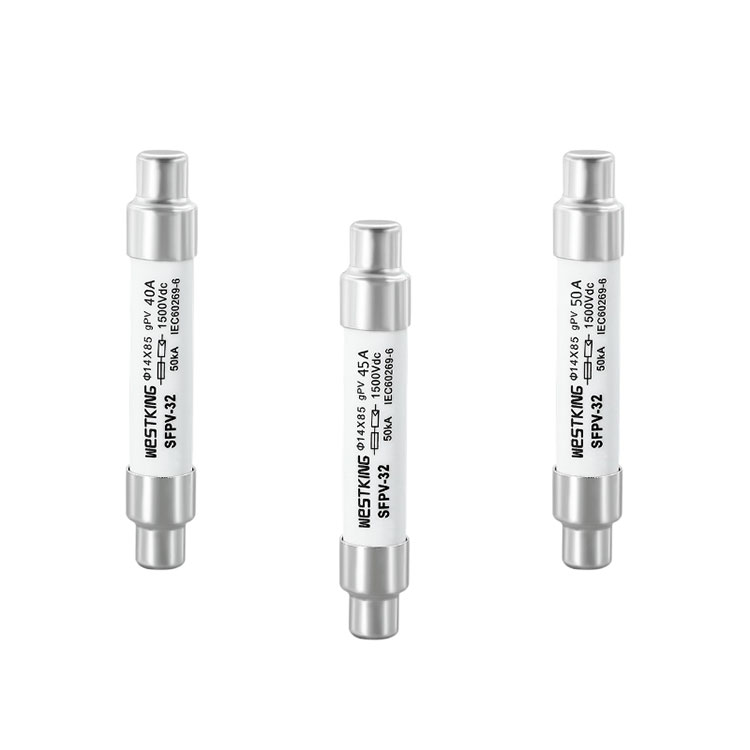

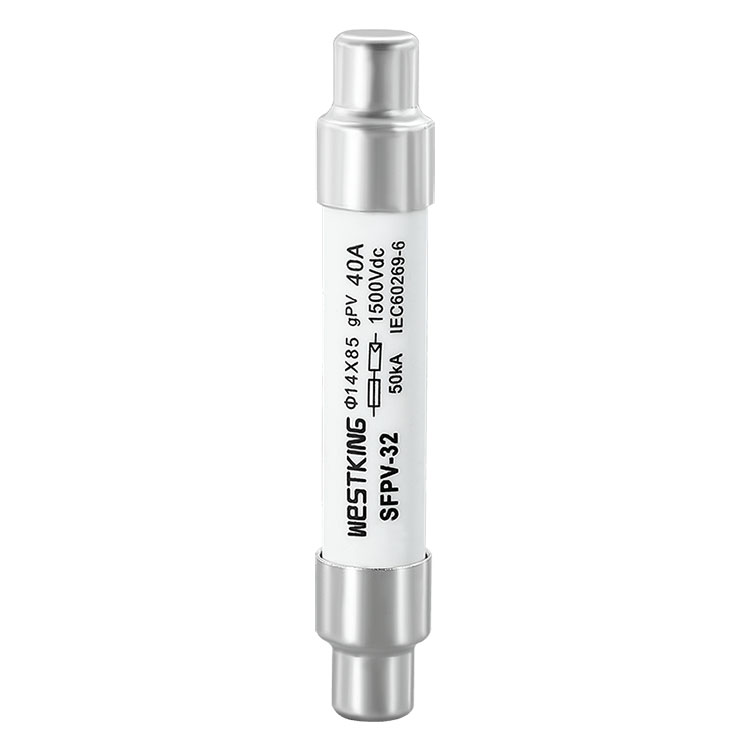

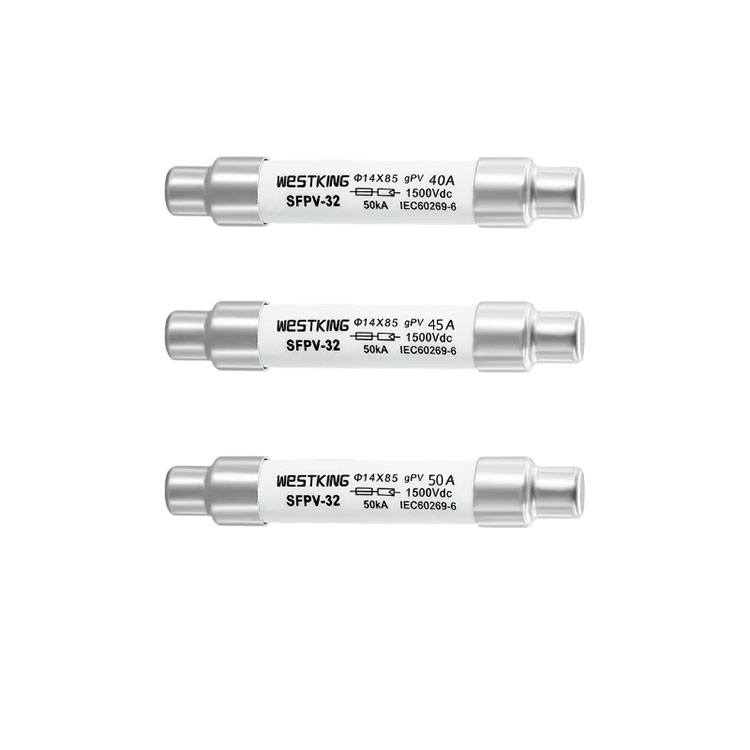

10/14x85 GPV 1500VDC Fuse Link

Introductio 10/14x85mm gPV 1500VDC Fuse Link10/14x85 GPV 1500VDC Fuse Linknotat extensionem currentis expansionis intra 10X85mm nexus Fuse series. Cum maximo currenti 50A aestimatus est, efficaciter ad requisita potentiae photovoltaicae magnarum plantarum numerosarum valet. Omnes fuse nexus in longitudinem 85mm uniformem participant et utentur basi SFPV-32BX photovoltaicae, inconsutilem convenientiam cum serie 10X85mm existente.

Mitte Inquisitionem

depictio producti

X/14x85mm gPV 1500VDC Fuse Link10/14x85 GPV 1500VDC Fuse Linkextensio est 10X85mm Fuse nexus expansionis currentis, cum maximo currenti aestimationis 50A. Hoc postulata occurrit multarum herbarum potentiarum magnarum photovoltaicarum. Omnes fuse nexus longitudinem 85mm habent et eadem basi photovoltaica utuntur, SFPV-32BX ut 10X85mm.

10/14x85 GPV 1500VDC Fuse LinkTechnical data

• Ratum voltage:	1500Vdc vel 1200Vdc
• Rated excursus:	25A...50A
• Utendo genus:	gPV
• fractionis Rated facultatem:	50 kA
• Minimum interrumpere rating:	1,35·In
• Non cumulati current:	1,13·In
• at caliditas:	-40°C ... 90°C
•Operating Temperature :	-40°C ... 85°C

• Si temperatus ambiens 25°C excelsior est, placere ad Westkingi fusae temperaturae correctionem chart coefficientis et manuali usoris referre.

10/14x85 GPV 1500VDC Fuse LinkSigna

IEC/EN 60269-1 Fuse links – general requirements

IEC/EN 60269-6 Fuse nexus cum systematibus photovoltaicis solaris

UL248-19

RoHS Compliant

10/14x85 GPV 1500VDC Fuse LinkKey features / COMMODUM

Humilis-multiplicator vena onerare potest Urguet

Alumina ceramic utitur summus

Humilis potentia consummatio

Elementum fuse Toshiba e Iaponia adoptat, cum notis stabilibus adiunctis

10/14x85 GPV 1500VDC Fuse LinkAPPLICATIONS

Offert inline praesidium ad PV modulorum

Specimen pro combiner arca applications

Ad usum idoneum in omnibus systematibus photovoltaicis

Praebet filum / ordinata-gradu praesidium ad PV systemata

Operatur compagem cum inverters et altilium crimen controller

Testimonia

is09001 iatf16949

TUV CE

Origin

China

10/14x85 GPV 1500VDC Fuse LinkCARACTERES

Ratum Current	I2t(A2s)		Power lossw） 1.0 In	Net pondus
Ratum Current	Exustio	defensionem	Power lossw） 1.0 In	Net pondus
25A	5	16	0.9	31g
30A	380	1400	5.6
32A	390	1800	6.3
35A	410	2000	7.4
40A	460	2450	8.5
45A	530	3200	9.6
50A	600	3800	10.5

t-I characteres

Dimensiones (mm)

Compatible FUSE bases

temperatus disciplinam coefficiens chart

Descriptio:

1. Fuse plerumque intra temperaturas -5°C ad 40°C fines operatur, nulla addita correctione requiritur.

2. Condiciones usus licitae sunt -40°C ad 85°C.

3. Intra condiciones licitae consuetudinis, ad hanc tabulam refer.

In agro potentiae photovoltaicae solaris generationis et magnae herbae potentiae photovoltaicae magnae, qualitates altae WESTKING fusae partes principales agunt. Ut repraesentativum fusae industriae Sinarum, WESTKING seriem fusorum ad systemata photovoltaica idoneam praebet, egregiam tutelam ac fidem praebens. Hae fuses praecipue adhibitae sunt ad modulos photovoltaicos protegendos, inverters, ancoras, systematum distribuendum, cum notis celeriter concurrentibus, quae damnum armorum et periculorum salutis impediunt. Praeterea, fustes Westkingi humiles utentes currentes habent, ratio deminutio rates reducens. Magnae-scalae herbae virtutis photovoltaicae considerare debent factores ut capacitatem fuse, intentionem aestimandi, et celeritatem fusorum cum eligendo fuses opportunas. LUXURA FUNDAT efficaciter culpa damna minuere et virtutem generationis efficientiam emendare. In applicationibus practicis, necesse est ut ipsas fuses regulariter inspiciat ac restituat. Cum generativus industriae in global photovoltaicae potentiae oritur, postulatio summae qualitatis fusorum crescet. Sicut fuse fabricator primarius in Sinis, WESTKING semper emendare faciet productos effectus ad necessitates fusorum volarum in multiplicibus condicionibus operationis adhibitis.
